Що вигідніше: світлодіодні панелі або растрові світильники? приклад розрахунку

Автор: Brille Дата: 13.01.2023 Переглядів: 3684 Коментарі : 0

Керівнику важливо, щоб освітлення офісу відповідало нормативам, створювало комфортні умови для роботи персоналу та було економічним. Заощадити на проекті освітлення не вийде, оскільки це призводить до небажаних наслідків: неякісне світло заважає роботі, дешеві світильники погано виглядають в інтер'єрі, витрати на електроенергію зростають. Найбільш правильний варіант розв'язання питання економії – світлодіодні джерела світла. Це підтверджують цифри.


led панелі на стелі армстронг в офісі


Зміст



Сучасні тенденції офісного освітлення


Фундамент сучасних тенденцій офісного освітлення формують три ключові принципи:

1. Принцип функціональності. Цінується освітлення, просте в управлінні, яке створює максимально можливий комфорт і кращі умови для роботи персоналу.

2. Принцип економічності. Краще той прилад, за допомогою якого отримують низькі витрати електроенергії та найменші витрати з обслуговування.

3. Відповідність інтер'єру. Освітлювальна продукція виграє у конкурентів, якщо вона відповідає вимогам дизайну інтер'єру.


фото світлодіодної панелі в стелі


Асортимент продукції в магазинах величезний – від лампочок розжарювання та енергоощадних аналогів до габаритних підвісних стельових і мініатюрних настінних світильників. Світлодіодне обладнання помітно виділяється серед товару, пропонуючи споживачеві великий вибір зручної, практичної та вигідної у використанні техніки.


Світлодіодне освітлення або люмінесцентне?


Газорозрядному освітленню понад 100 років. Колись це були джерела світла, більш яскраві та зручні за інших – свічок і гасових пальників, єдині конкуренти лампочок розжарювання. Сьогодні люмінесцентні лампи вже не задовольняють потреби споживачів.


фото растрового світильника для люмінесцентних ламп фото лед панелі для офісного освітлення
Растровий світильник FLF-18/4x18 Панель світлодіодна FLF-87 36W NW

Світ не стоїть на місці, технології розвиваються, і те, з якою відданістю людина зберігає вірність старим виробам, дивує. Якби мова йшла про улюблену ковдру – це ще можна зрозуміти. Але коли в стелі офісного приміщення поважного підприємства досі встановлені растрові світильники, до яких продовжують купувати ртутні "трубки", така ситуація спантеличує. І ось чому.

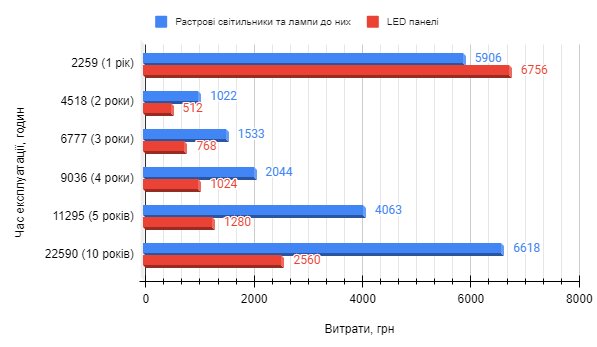

ПЗа показниками економічності та вартості обладнання LED панелі програють лише в перший рік використання: їх ціна вища за ціну комплекту "растровий світильник + люмінесцентна лампа". Надалі ця відмінність змінює свій полюс на протилежний: з кожним наступним роком економічна робота панелей явно грає на руку компанії. Графік 1 це зображає мовою цифр (порівнюється робота моделі FLF-87 36W NW та растрової моделі FLF-18/4x18, укомплектованої лінійними лампами T8). Якщо вам досить цих даних, можете не читати далі та перейти на сайт Brille для оформлення термінового замовлення і покупки світлодіодних світильників в офіс! Якщо ж вам цікаво знати природу цифр, далі ми її розкриємо детально.


Графік 1. Порівняння витрат на обладнання та експлуатацію

порівняння витрат на обладнання та експлуатацію растрового світильника та світлодіодної панелі, порівняння освітлення люмінесцентними лампами та лед панелями, яке освітлення вигідніше для офісу

Показники, за якими люмінесцентне освітлення вигравало б, відсутні. Коефіцієнт пульсації становить 10-20%, мерехтіння викликає головний біль, неприємний шум заважає працювати. Все це негативно впливає на працездатність співробітників, погано позначається на здоров'ї. Передача кольору ламп низька (до 60%); що добре помітно на моніторах комп'ютерів. Термін роботи більший, ніж у галогенок, але залишає бажати кращого: при заявлених 10 тис. годин, погіршення показників світіння помічаєш після перших 200 годин, через пару років вони знижуються вдвічі. Обслуговування пов'язано з небезпекою (100 мг ртутної пари в складі) – утилізація вимагає граничної обережності. До того ж утилізація ртутних виробів – задоволення не з дешевих.


Вплив світлодіодних ламп на здоров'я


Вплив світлодіодних ламп на здоров'я
Детальніше!

Висновок напрошується один: пора міняти! Знімати зі стель растрові світильники та встановлювати легкі й надійні світлодіодні панелі армстронг (світильники світлодіодні армстронг 600х600). Про особливості роботи світлодіодів ви можете дізнатися з іншої статті. У цьому матеріалі, щоб довести обґрунтованість наших висновків, ми вирішили звернутися до найбільш точних інструментів порівняння – до цифр, і найбільш вагомому аргументу – показнику економічності.


Порівняння характеристик світильників і витрати електроенергії


Ми будемо робити розрахунки, спираючись на дані п'яти різних приміщень, 4 з яких належать умовному офісу та 1 – для порівняння і зручності – вітальні (див. Таблицю 1). Площу беремо довільно, з нормами освітленості інакше: значення норм фіксує офіційний документ – Державні будівельні норми.


Державні будівельні норми та розрахунок освітленності


Державні будівельні норми та розрахунок освітленності
Детальніше!


Таблиця 1. Вихідні дані по приміщеннях

Тип приміщення

Площа, м кв.

Норма освітленості

Кабінет керівника

29,36

300

Офісне приміщення

39,22

300

Санвузол

6,55

50

Коридор

45,49

50

Жиле приміщення

20,00

150


Дані Таблиці 1 потрібні для того, щоб порахувати світловий потік – одну з найбільш важливих характеристик штучних джерел світла (див. Таблицю 2). Значення світлового потоку дозволить правильно розрахувати кількість світильників, які будуть встановлені в приміщеннях. Коефіцієнт запасу – це коригувальний коефіцієнт, який в нашому прикладі становить 1,4 для люмінесцентних ламп та 1,1 – для світлодіодних.


Таблиця 2. Світловий потік

Тип приміщення

Заявлений світловий потік, Лм

Коефіцієнт запасу лампи

Фактичний (необхідний) світловий потік, Лм

Люмінесцентна

Світлодіодна

Люмінесцентна

Світлодіодна

Кабінет керівника

8 808

1,4

1,1

12 331

9 689

Офісне приміщення

11 766

1,4

1,1

16 472

12 943

Санвузол

328

1,4

1,1

460

361

Коридор

2 275

1,4

1,1

3 185

2 503

Жиле приміщення

3000

1,4

1,1

4 200

3 300


Інші дані беремо з характеристик світильників і ламп TM Brille (див. Таблицю 3).


Таблиця 3. Характеристики світильників

Характеристика

Світильники

Растровий (4 лампи)

LED панель Brille

Потужність, Вт

72

36

Світловий потік, Лм

3 800

2 800

Термін служби, год

10 000

30 000

Коефіцієнт пульсації, %

5 – 10

1

Зменшення величини світлового потоку (після 4 тис. годин горіння); %

50

10

Індекс передачі кольору, Ra

60

более 75


Потім визначаємося з кількістю приладів, які слід встановити в приміщеннях для організації комфортного освітлення, що відповідає вимогам ДБН (див. Таблицю 4). Для кабінету керівника потрібно буде встановити: 12 331 / 3800 = 3,245 світильника. Якщо в підсумку число дробове, значення завжди округлюють в більшу сторону. Тобто, результат – 4.

У випадку санвузла (460 / 3800 = 0,12) в таблицю заносимо 1, але розуміємо, що залишати у світильнику всі 4 лампи необов'язково (випромінюється істотно сильніший світловий потік, ніж того вимагають норми ДБН). Також можна використовувати менш потужні лампочки. Ми виходимо із загальних для всіх приміщень вихідних даних з метою спрощення розрахунків і порівняння результатів.


Таблиця 4. Кількість світильників

Тип приміщення

Растровий світильник

LED панель Brille

Кількість

Потужність, Вт

Кількість

Потужність, Вт

Кабінет керівника

4

288

4

144

Офісне приміщення

5

360

5

180

Коридор

1

72

1

36

Санвузол

1

72

1

36

Жиле приміщення

2

144

2

72

Разом по підприємству

13

936

13

468


Для подальших операцій ми виходимо з того, що у 2020 році 251 робочий день. Співробітники працюють в офісі без запізнень і затримок, світло горить в офісі 9 годин (8 годин робочого часу + 1 година обіду). У вітальні – 6 годин кожен день (в будні дні світло горить менше часу, у вихідні – більше). По кабінету керівника отримуємо результат:

288 Вт х 9 годин = 2592 Вт в робочий день

2592 Вт / 1000 = 2,592 кВт

2,592 кВт х 251 день = 650,59 кВт на рік.


Вартість електроенергії для підприємства становить 285,84 грн за МВт-год (другий клас напруги, м.Київ); для населення – 0,9 грн за кВт-год (див. Таблицю 5).


Таблиця 5. Порівняння роботи світильників за 1 рік

Тип приміщення

Термін роботи, годин в день

Світильники

Растровий

LED панель Brille

Кабінет керівника, кВт

9

650,59

325,30

Офісне приміщення, кВт

9

813,24

406,62

Коридор, кВт

9

162,65

81,32

Санвузол, кВт

9

162,65

81,32

Разом, кВт

1 789,13

894,56

Разом, грн.

511,40

255,70

Житлове приміщення, до Вт

6

316,22

158,11

Разом, грн.

284,60

142,30

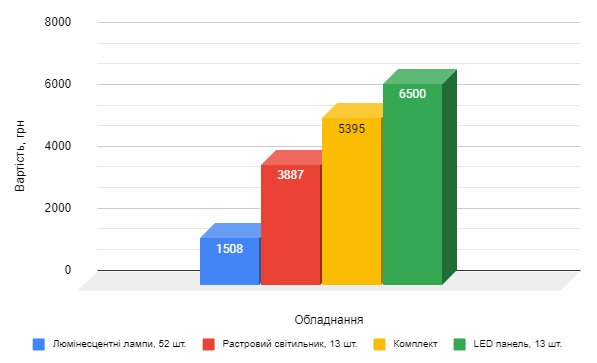

Для зручного аналізу та порівняння оформимо отриманий результат графічно (див. Графік 2). Вертикальна вісь зображає вартість обладнання в гривнях, синій стовпець – витрати на покупку люмінесцентних ламп, червоний – растрових світильників, жовтий – їх сума (ціна за комплекти); зелений – вартість 13 панелей. Очевидно, що витрати на покупку панелей з вбудованими світлодіодами на 1 105 грн перевищують витрати на покупку такої ж кількості растрових моделей, укомплектованих люмінесцентними лампами, вартістю 29 грн/шт.


Графік 2. Вартість обладнання

графік порівняння вартості растрових світильників і світлодіодних моделей, порівняння ціни комплекту реєстрового світильника з люмінесцентними лампами з лед панелями

Якщо подивитися на Графік 1 (див. Розділ "Світлодіодне освітлення або люмінесцентне?"); спостерігаємо інший підсумок: в перший рік витрати на установку LED панелей (з урахуванням вартості електроенергії) перевищують аналогічні витрати на монтаж і обслуговування растрових світильників на 850 грн, але в наступних періодах простежується зворотна тенденція. Рішення зробити вибір на користь більш економічного варіанту цілком обґрунтовано (4 058 грн економії після 10 років або 22 590 годин роботи).


Висновки


Сподіваємося, наша стаття відповіла на питання, чи варто міняти растрові світильники на світлодіодні панелі. Підіб'ємо підсумок тезисно.

Завдяки LED панелям:

  • досягається економія електроенергії на 50%;
  • зникає необхідність частої зміни ламп і проблема утилізації відпрацьованих (світлодіоди працюють до 30 000, а то і 50 000 годин і екологічно безпечні);
  • вирішується проблема пошуку функціональних світильників, які б підходили інтер'єру сучасного офісу (великий асортимент продукції);
  • створюється комфортне для очей світло, яке сприяє досягненню високих показників продуктивності персоналу (високі показники передачі кольору, вибір температури світіння, дистанційне або сенсорне управління).

Також панелі зручні тим, що їх можна встановити на бетонні та легкі підвісні стелі, вибрати модель для підвісного, накладного, врізного монтажу (в т.ч. стелі типу "армстронг" і "грильято", натяжні стелі). Вартість нового обладнання швидко окуповується.

Світлодіодне освітлення рухається дорогою прогресу семимильними кроками. У блозі Brille ви знайдете багато цікавої та корисної інформації про це. Незабаром більш ранні аналоги джерел штучного світла будуть мати попит тільки серед шанувальників ретро стилів або антикваріату. Офісні приміщення повинні бути серед перших, які переобладнають світлодіодними моделями, оскільки більшість людей за робочим столом проводить більшість свого часу. Так навіщо ж оточувати себе настирливим і небезпечним люмінесцентним світлом, якщо можна обгорнутися теплим і м'яким світлом LED?
