Как подключить трековый светильник

Автор: Brille Дата: 31.07.2020 Просмотров: 10254 Комментарии : 0
Трековые светильники, изначально созданные для промышленных объектов, быстро обрели популярность в качестве подсветки офисов, торговых площадок, баров и домашних интерьеров. Они практичные, функциональные и стильные. При кажущейся сложности конструкции, монтаж осуществляется достаточно легко и вполне по силам непрофессионалам.

как установить трековый светильник

Содержание

Что такое светильник на треке?

Трековое освещение – это конструкция, состоящая из специальных рельс (шин), к которым крепятся светильники. Светильники не имеют жестких крепежных элементов, поэтому могут передвигаться. Монтаж осуществляется в любой плоскости – на потолке или стене. Гармонично такого типа продукция смотрится в обстановке современных интерьеров.


монтаж трековых светильников


Трековые светильники в интерьере стиля лофт
Подробнее!

Одна система может состоять из светильников различных характеристик и стилей, укомплектованных разного типа лампами. Монтаж от этого не усложняется, отличаются лишь условия эксплуатации. Процедура размещения системы на поверхности зависит от типа рейки, свойств поверхности и способа установки.


Подробная инструкция по установке шинопровода к потолку

Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.

Шинопровод на потолке крепят с помощью:

  • саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
  • подвесов для легких потолочных конструкций типа “армстронг”. Чтоб обойтись без подвесов, используют подложки.

1. Монтаж трекового светильника на потолок напрямую

Процесс накладного монтажа системы состоит из нескольких последовательных действий:

1. На первом этапе работ определяются с местом расположения шинопроводов, схематически представляют желаемый вариант подключения и “рисунок”, составленный из рельсов. На потолке или стене подготавливают и выводят проводку, оценивают наиболее приемлемый способ крепления – встроенный, накладной или подвесной.

2. Благодаря коннекторам, система может иметь различную длину, располагаться прямо или под углом. Если стандартная длина шины слишком большая, ее заготавливают самостоятельно. В домашних условиях трек режут с помощью ножовки (материалом для изготовления рельс чаще всего служит алюминий).


3. После подготовительного этапа делают разметку мест крепления. На каждой шине есть специальные отверстия для саморезов. Если их нет, в рельсе сверлят отверстия в местах, где будут установлены саморезы.


4. Питание подводится с того края шины, где устанавливается клеммная колодка.


5. На противоположном крае, в целях безопасности и защиты шинопровода, ставится специальная заглушка (поставляется в комплекте или покупается отдельно), которая защищает открытые токопроводящие элементы.


6. Подвод питания происходит стандартным способом. С коннектора снимают крышку и присоединяют провода.


7. После закручивают опорный винт и окончательно фиксируют электропровода. Коннектор закрывают, на шину подают 220 В.

2. Как установить шинопровод на потолке с помощью подвесов

Подвесы используются тогда, когда иначе установить трек невозможно (например, на легкие подвесные конструкции) или же просто для эстетического эффекта – потому что так красивее.

2.1. Как монтировать светильник на треке в потолок из бетона и гипсокартона

Для размещения на поверхность из бетона и гипсокартона шаги следующие:

1. После подготовительных мер и разметок, в потолке делают отверстия и вставляют дюбеля.

2. Определяются с длиной подвеса. Для этого берут один из тросов и отрезают лишнюю его часть. По готовому примеру подготавливают остальные. Равнять оставшиеся тросы нужно очень внимательно, чтоб не допустить разницу в их длине.

3. Пропускают один конец троса через пластину для крепления на рельсе, другой привязывают к саморезу.

4. Саморез вкручивают в дюбель.

5. Крепежные пластины вставляют в пазы шины и фиксируют.

6. К шине подключают провода электросети, открыв крышку клеммной колодки. После подключения крышку закрывают.

После подключения крышку закрывают.

как подключить трековый светильник с подвесами

2.2. Монтаж трека в потолки «армстронг»

Размещение на потолочной поверхности типа “армстронг” осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.

2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.

3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).

4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.

5. Через плитку пропускают трос и фиксируют его в шине.


Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.


6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).


Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.

Как соединить рельсы между собой

Рельсы соединяются между собой через специальные коннекторы. В них заводятся питающие кабели, после чего отдельные треки соединяются в единую конструкцию. Коннекторы бывают линейные, угловые, Х-образные, T-образные, гибкие:



трековая система монтаж, коннекторы для шинопроводов

Коннектор угловой для соединения секций под углом в 90°

трековая система монтаж, использование коннекторов

Коннектор для Т-образного соединения

трековая система монтаж, монтаж трековых светильников своими руками

Коннектор Х-образный для соединения четырех секций в одну систему

трековая система монтаж, монтаж трекового шинопровода с гибким коннектором

Коннектор гибкий, используется для соединения треков на разных высотах

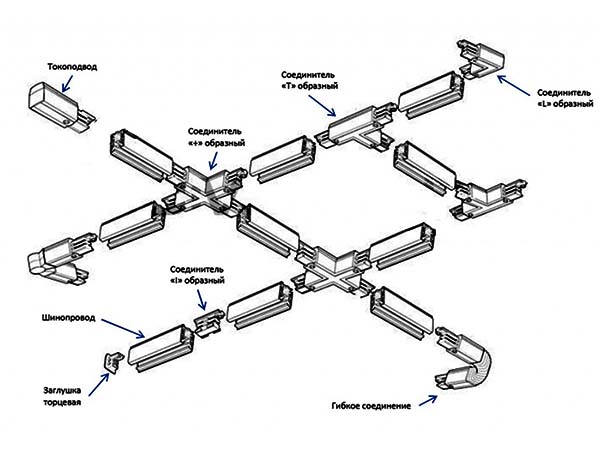

Как выглядит готовая конструкция графически отображено на этом примере:

соединение шинопроводов на потолке коннекторами фото

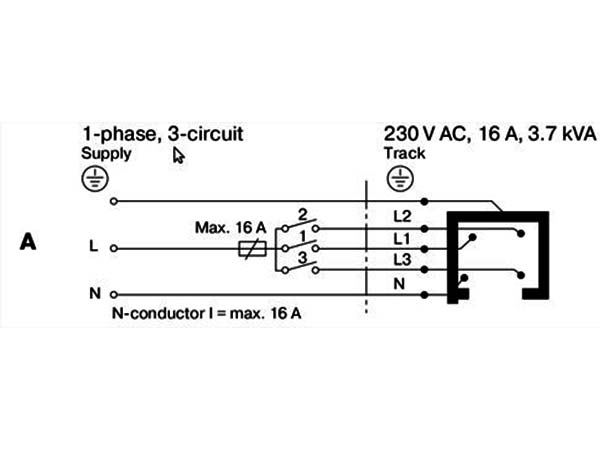

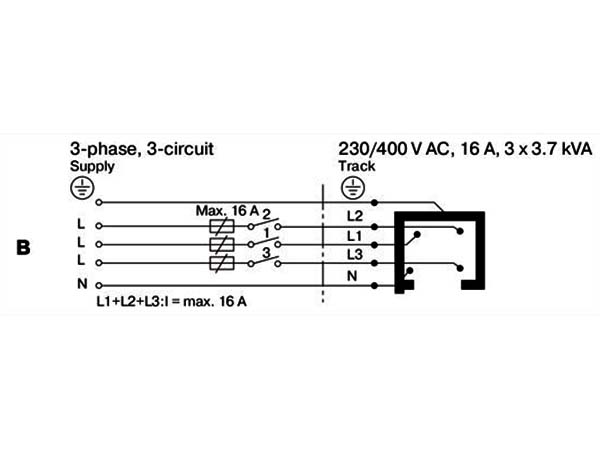

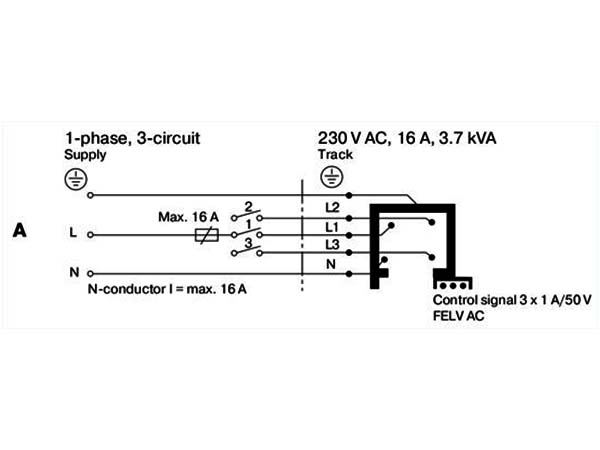

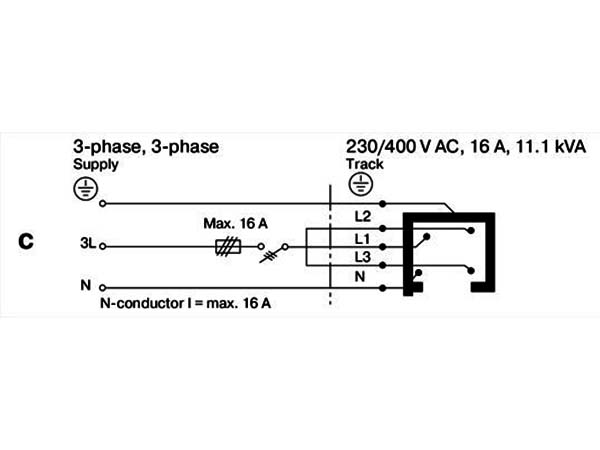

Схема подключения светильников на треке

Подключение шинопровода проводится по следующим схемам:


Обычный шинопровод Управляемый шинопровод
трековые светильники инструкция по установке трековые светильники схемы подключения
светильники на шинопроводе инструкция по установке светильники на шинопроводе инструкция подключения
как подключить светильник на шинопроводе какая схема подключения светильника на треке


Если предусматривается установка большой конструкции (несколько треков по всей поверхности потолка с десятком и больше светильников), шинопровод можно подключить на три фазы. Таким образом разные источники света будут включаться с разных выключателей. Это удобно для больших офисных помещений, тогда как для жилых комнат в большинстве случаев достаточно подключения на одну фазу.

Как подключить светильник к шинопроводу

После установки шинопровода подключают прожектора. Они комплектуются зажимами, с которыми удобно подвешивать и снимать прожектора с рельс. Для подсоединения светильника зажим переводят в выключенное состояние (обозначается «OFF» или «0»).

подключение светильника к треку

Определившись с местом установки, основание вставляется в разъем шинопровода, а зажим поворачивается на 90 градусов. На этом все, система готова к работе!

подключение прожектора к шинопроводу

Как двигать прожектор по шине

С треками можно изменять положение источников света в любое время, тем самым освещая те или иные участки помещения. Но двигать их по шинопроводу без отключения от сети не рекомендуем. Во-первых, сделать это будет непросто, поскольку прожектор находится в зафиксированном состоянии. Во-вторых, так можно расшатать крепление к потолку, а то и повредить адаптер.


установка трекового светильника в современном интерьере лофт


Трековые светильники в интерьере индустриального стиля
Подробнее!

Для того, чтоб поменять место расположения прожектора, сначала отключают его питание (положение “OFF” или “0” на адаптере). После поворачивают фиксатор на 90 градусов, и снимают светильник. В новом месте расположения адаптер вставляют в трек и поворачивают фиксатор.


Менять угол поворота тоже рекомендуется при выключенном питании. Чтоб не повредить устройство, важно помнить, что угол поворота вокруг своей оси ограничивается 350 градусами (или меньше, в зависимости от модели), а угол наклона – длиной кабеля, который соединяет светильник с адаптером.

Трехфазные и однофазные трековые светильники – в чем разница

Рельс трековой системы – это металлический короб, выполненный, чаще всего, из алюминия, внутри которого располагаются медные пластины – токопроводники. Количество пластин определяет фазность шины. Наиболее распространены:

однофазные, в которых электричество проходит по основному проводу (L) и нейтральному;

трехфазные – с тремя основными проводами (L1, L2, L3), каждый из которых может подключаться к нейтральному.



чем отличается однофазный трековый светильник от трехфазного однофазный трековый светильник отличия


Трехфазные системы позволяют настроить три цепи, независимые друг от друга, работающие отдельно или вместе – по необходимости. Это позволяет устанавливать на один рельс разные типы источников света: например, LED и люминесцентные лампы. Включать их можно по отдельности или одновременно. В однофазной системе все светильники подключаются вместе.

Также подробную информацию о работе трековых светильников вы можете получить из видео:



Купить трековые светильники разных видов, шинопроводы и все необходимые комплектующие к ним можно в сети магазинов Brille или на нашем сайте. Приятных покупок.
