Прожектор с датчиком движения – инструкция по монтажу и эксплуатации

Автор: Brille Дата: 13.07.2020 Просмотров: 18979 Комментарии : 0

Прожектор с датчиком движения – инструкция по монтажу и эксплуатации


Внимание! Все электромонтажные работы в уже имеющейся сети следует проводить при отключенном электропитании.


Прожектор с датчиком движения


Содержание



Монтаж и подключение


Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе, либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод 3-жильный, если светильник будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм. Если вблизи светильника есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки.

Наиболее безопасное подключение - проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

В этом устройстве датчик и лампа уже подсоединены друг к другу.


Как установить уличный светильник

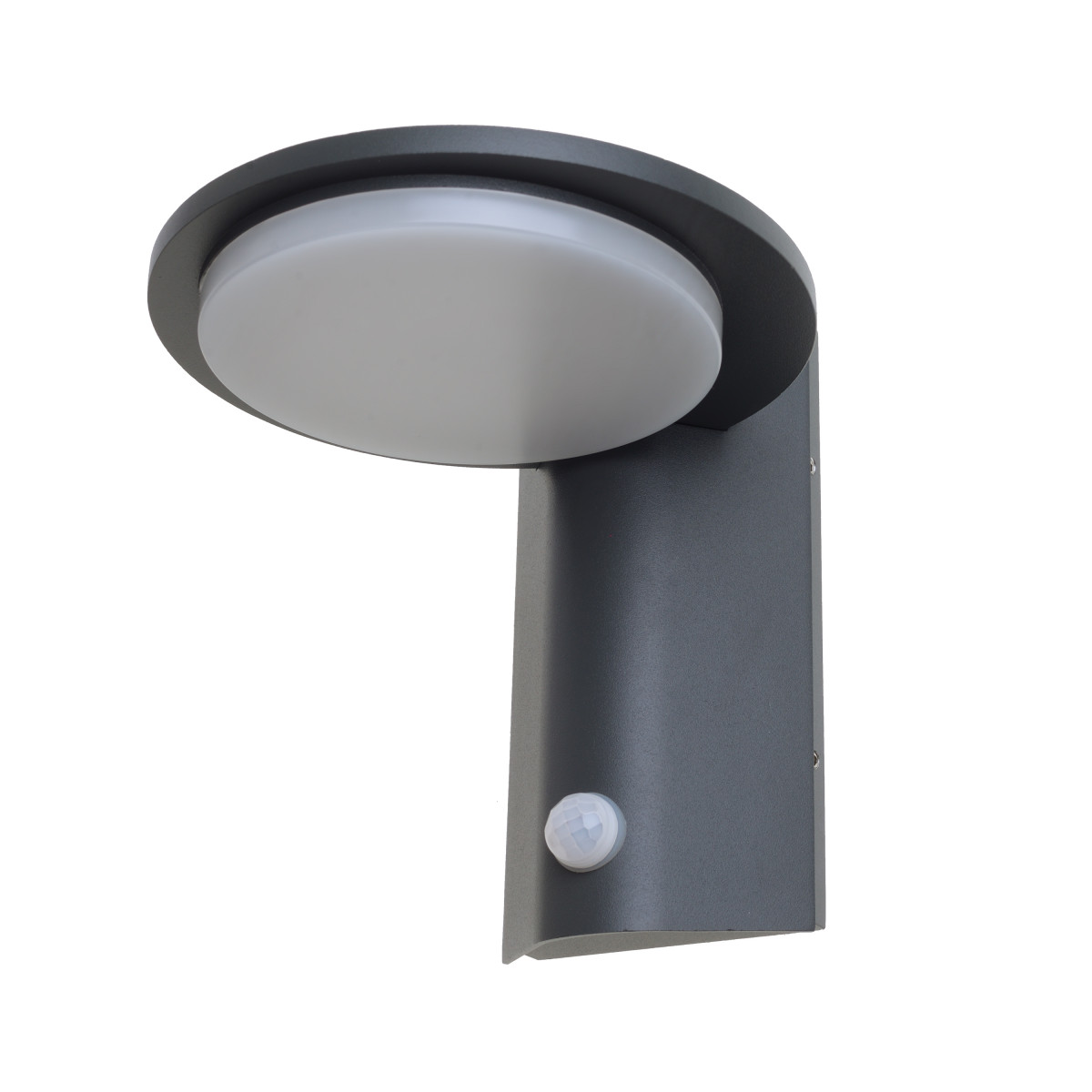

Как установить светильник с датчиком движения?
Подробнее!

Настройка работы датчика движения


Положение непосредственно датчика движения можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса. То есть можно менять площадь контролируемого участка территории.

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика.

DayLight – для установки уровня естественного освещения (на улице или в помещении); начиная с которого датчик будет срабатывать при обнаружении активности. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если он установлен в крайнее правое положение – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прибор с датчиком должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени работы освещения при срабатывании, если не произойдет повторной фиксации движения. Диапазон регулировки составляет от 10 секунд до 7 минут.

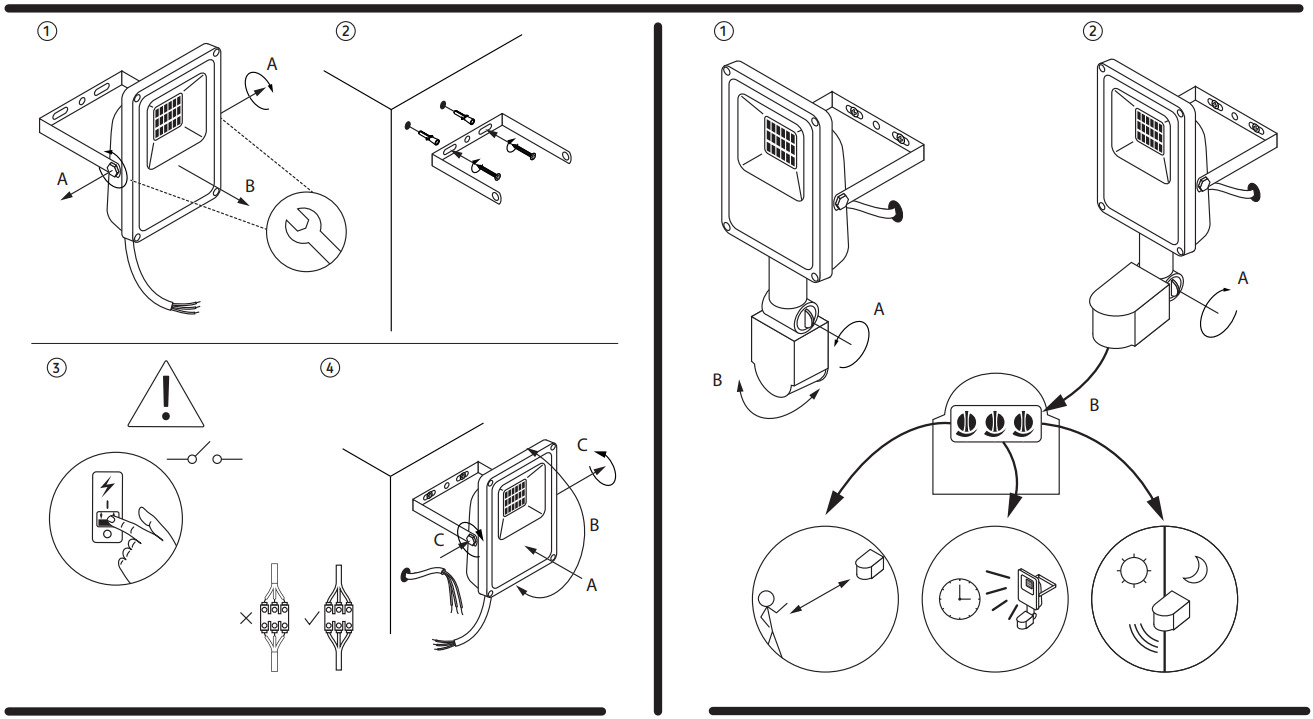

рисунок к инструкции по подключению и настройке прожектора, датчика движения и датчика освещенности

Также подробную информацию о работе прожекторов с датчиком движения и о том Как подключить светодиодный прожектор с датчиком движения вы можете получить из видео:
